安装前的准备

起重电磁铁安装必要的钳工工具一套，500V兆欧表一块，电桥一台。

安装前的检查

1. 用摇表检查电磁铁线圈与外壳之间的绝缘电阻，冷态时不小于10MΩ；若绝缘达不到要求，要查清原因，采取措施，达到要求时再安装。

2. 检查开口销、销轴、吊链的状态，确定其联接可靠，方可进行安装。

起重电磁铁安装

1. 将起重电磁铁配套专用吊链固定在起重机吊钩上或固定在起重吊梁上。

2. 将起重电磁铁接线盒上的引出线固定在与电缆连接器负荷侧进线口的接线柱上；建议利用电磁起重器接线盒上自带的电缆连接。

3. 把电缆卷筒上卷有的电缆接线端穿入电缆连接器的电源侧进线口后，固定在电源侧的接线柱上。

4. 将起重电磁铁控制柜输出端的励磁电缆线固定在电缆卷筒的接线盒内。

5. 整个系统的配线完成后，经检查无误后方可投入生产，若生产运行中发现异常情况，请与起重电磁铁厂家联系400-0731-159！

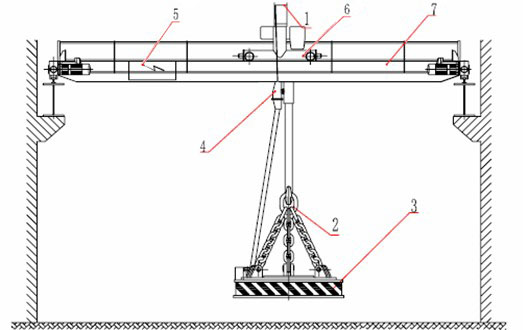

                                                                                             起重电磁铁安装示意图

                              1、电缆卷筒   2、吊链    3、电磁铁    4、电缆连接器    5、控制柜     6、电动小车     7、起重机
