电永磁控制器CN2口接线标准
发布时间:2012-09-12 17:42:49

1、电永磁控制器外部扩展接口(PLC控制接口、选配)

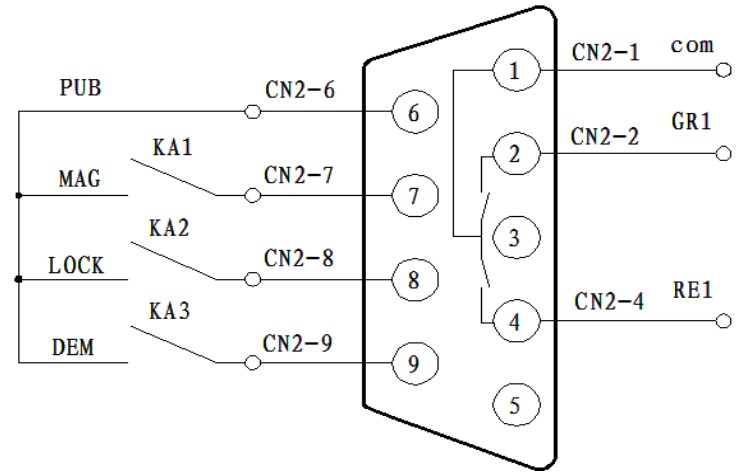

                           电永磁控制器CN2口接线标准
将DB9 插头与CN2 口连接,可实现自动控制充退磁功能。参考连接电路图见上图

2、充磁成功信号
COM (CN2-1),GR1(CN 2-2)为继电器常开触点,充磁成功时COM与GR1之间闭合,COM (CN2-1)与RE1 (CN2-4)之间断开;退磁成功时COM (CN2-1)与RE1(CN2-4)之间闭合,COM (CN2-1) 与GR1(CN2-2)之间断开

3、充、退磁输入信号
预充磁:KA1与KA2同时闭合,预充磁信号有效,控制器进行预充磁动作,电永磁吸盘产生较小的吸力;透磁深度较浅,此种状态适合薄而轻的工件
充磁:KA1闭合,充磁信号有效,控制器进行充磁动作,电永磁吸盘产生最大的吸力
退磁:KA2与KA3同时闭合,退磁信号有效,充退磁控制器进行退磁动作,电永磁吸盘不产生吸力

4、注意事项
DB9接头5脚勿动,不做任何连接。
图中KA1,KA2,KA3为控制器外部扩展继电器,由用户自己配置。
