悍威HEPC-380150电永磁吸盘充退磁控制器控制箱及输入、输出接口

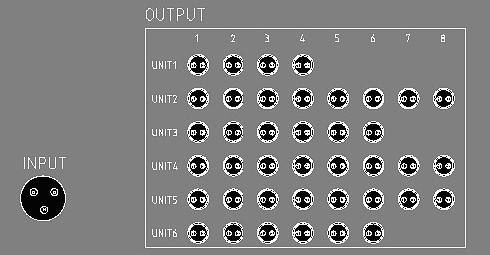

①控制箱背面板如图所示：

如图所示：INPUT 为输入接口，输入电压为AC380V，INPUT航空接头内的三个接线柱分别接3相火线

OUTPUT为输出接口：输出分为6个单元，其中第一个单元为4个输出接口，第二个单元为8个输出接口，第三个单元为6个输出接口，第四个单元为8个输出接口，第五个单元为8个输出接口，第六个单元为6个输出接口，连接时请将航空插头与接口所在单元接线盒（1个输入8个输出）一一对应

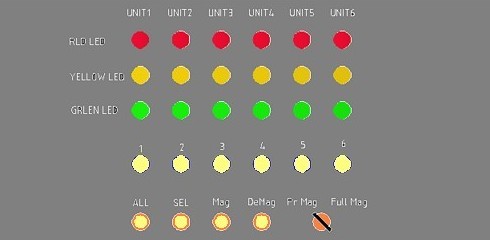

②控制箱正面图如下：

其中：6组高亮LED指示灯分别表示各组的运行状态，其中红色指示灯亮表示该组退磁成功，黄色指示灯亮表示该组预充磁成功，绿色指示灯亮表示该组充磁成功。每组中3种颜色的指示灯中任意一个亮则表示该组被选通，3种颜色的指示灯全灭表示该组未被选通

按钮功能：HEPC-380150电永磁吸盘控制器前面板设定有10个按钮和1个选择开关，功能分别如下：

ALL：全选按钮，按下该按钮，则将6组电永磁全部选通

SELECT：选择按钮，按下该按钮，6组指示灯全灭，用户再单独按下面板上的“1”、 “2”、 “3”、 “4”、 “5”、 “6”中的任意一个或几个，被选中几组的指示灯亮，则表示该组被选通

MAG：充磁按钮，按下该按钮，控制器开始充磁，充磁成功后，被选定组的绿色或黄色指示灯亮

DEMAG：退磁按钮，按下该按钮，控制器开始退磁，退磁成功后，被选定组的红色指示灯亮

PRM/FM：充磁强度选择开关，旋转开关选中“PRM”状态时，按下充磁按钮，控制器开始预充磁，充磁强度低于满充磁状态，额定吸力低于额定值，但透磁深度低于额定的透磁深度，此种状态适合调运单张较薄的钢板。

电永磁吸盘充磁成功后，HEPC-380150电永磁吸盘控制器的黄色指示灯亮；当旋转开关选中“FM”状态时，按下充磁按钮，控制器开始强充磁，充磁强度达到满充磁状态，额定吸力也达到最大值，此种状态适合吊运较厚或是多张薄钢板；退磁成功后，控制器的绿色指示灯亮
